随着5G,AI等技术的高速发展,对高性能芯片的需求大幅增加,推动了晶圆检测设备的发展。而光学产品作为其中的核心器件,对晶圆检测精度的影响至关重要。工业相机+筒镜+显微物镜的方式是晶圆检测设备中常用的方案。
不同于生物等领域对显微镜的要求,半导体晶圆检测应用需要显微成像系统在全视野各个位置的成像一致性都好并且具有尽可能大的视场数,以满足高精度高速度的应用需求。茉丽特基于深厚的光学技术沉淀和深耕半导体行业50年的经验,专为此应用开发了大视场数显微物镜和配套筒镜,助力国内晶圆检测设备的蓬勃发展。
六大优势
1
大视场数F.N.38mm设计

2

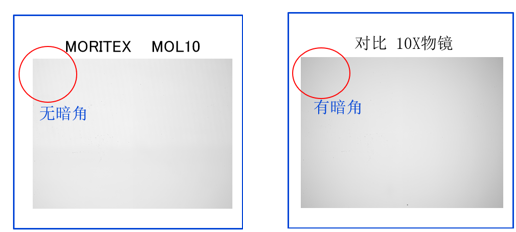

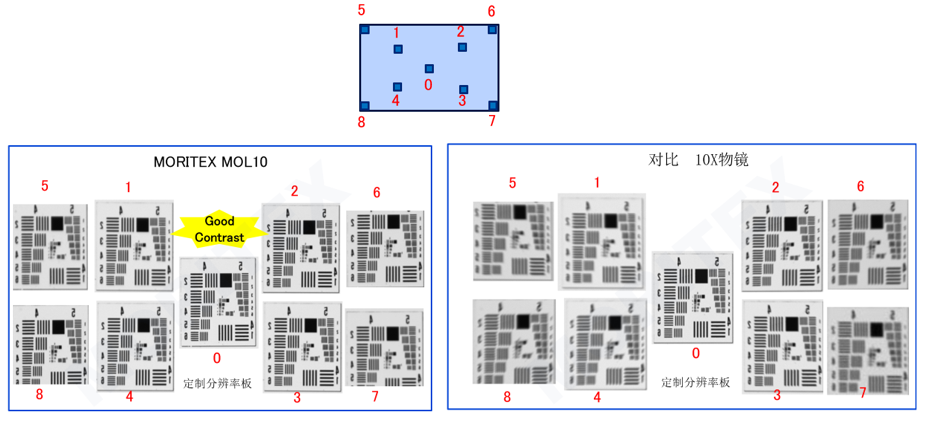

中心到边缘,全场一致性好


3

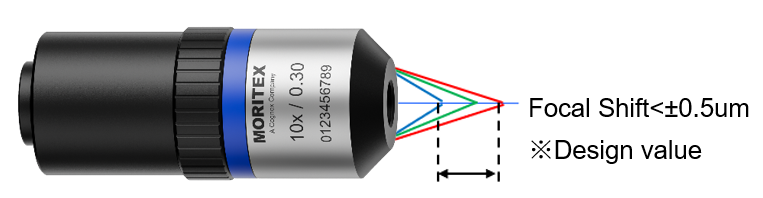

优异的色差校正设计

4
各波长光时(R,G.B,W)的MTF一致性好
5

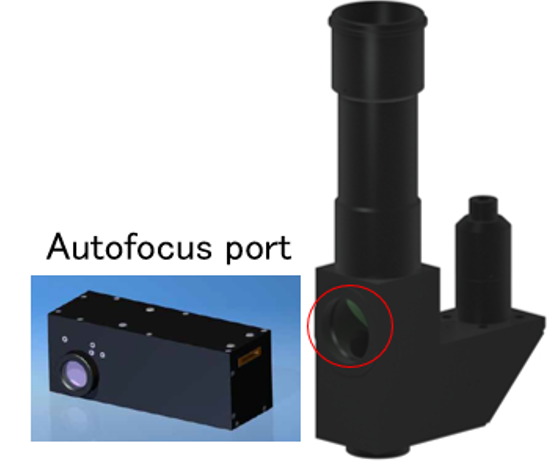

预留内置自动对焦插口

6

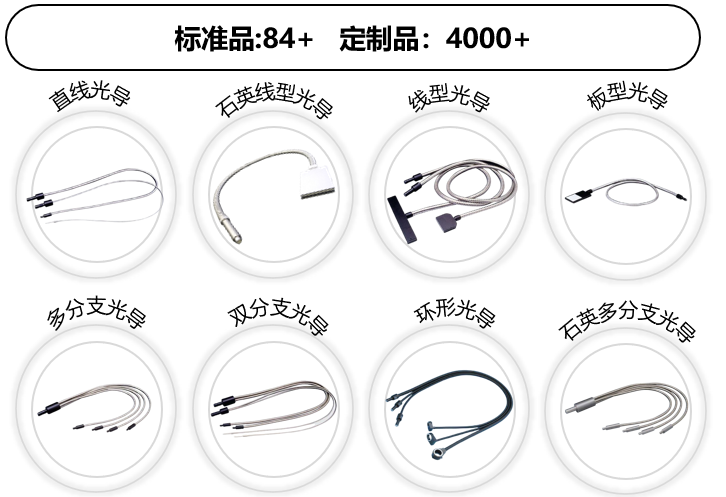

搭配茉丽特光纤
可实现均匀性优异的明场暗场照明

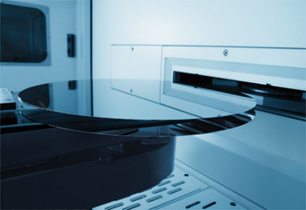

晶圆有图检测

晶圆无图检测

Micro LED检测

mini LED
